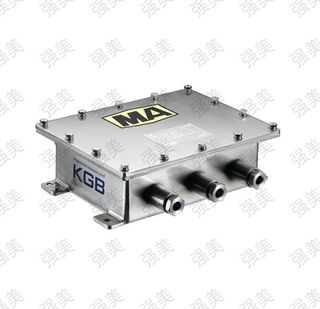

矿用隔爆型光端机
产品描述：
KTG127矿用隔爆型光端机按GB3836-2010标准设计制造。用于Ⅰ类气体组别以下（典型气体为甲烷、瓦斯等），诸如煤矿井下有瓦斯、煤尘爆炸危险的高危场所。
KTG127矿用隔爆型光端可内置一台2路或4路视频光端机，通过与防爆摄像仪的连接，可将视频信号转换为光信号传输，有效延长信号的传输距离，同时保证了信号的质量。支持单模光缆，光波长1310nm，传输距离可达40km。具备最多6个出线孔，可使用防爆挠性管或铠装电缆进行防爆电气连接。供电电压AC100～240V。安装方式为支架安装或者壁装。该机采用工业级芯片、全表贴装，确保能在各种复杂环境下高质量、无故障长期运行。
产品特征：
● 可应用在煤矿、矿井等高危场所
● 全304不锈钢材质，防腐、防爆、防尘、防水
● 可内置8路光端机
● 支持8 路视频信号传输
● 采用更可靠的 FC 光纤接口
● 传输距离可达40km
● 防护等级IP66
技术参数：
|
型号 |
KTG127 |
|
|
防爆合格证号 |
CCCMT13.0352 |
|
|
防爆型式 |
ExdⅠ，MA |
|
|
煤安标志号 |
MAK130185 |
|
|
防护等级 |
IP66 |
|
|
电气参数 |
视频输入接口数量 |
8 |
|
视频输入接口/阻抗 |
BNC/75Ω非平衡接口 |
|
|
视频带宽 |
5-8MHz |
|
|
光纤接口数量 |
1 |
|
|
光纤种类 |
单模（9/125um） |
|
|
光纤接口规格 |
FC |
|
|
光发射波长 |
1310nm |
|
|
光发射功率 |
≥-25dBm |
|
|
传输距离 |
0～40km |
|
|
输入电压 |
AC100～240V |
|
|
输入视在功率 |
≤24VA |
|
|
电源模块输出 |
OUT DC12V 2A |
|
|
电源接口 |
2芯/3芯接线端子 |
|
|
机械及环境参数 |
产品材质 |
304不锈钢 |
|
出线孔数量 |
2 |
|
|
出线孔规格 |
1个G-3/4″（内孔Φ15mm），9个G-1/2″，（内孔Φ12mm） |
|
|
环境温度 |
-25℃～+70℃ |
|
|
相对湿度 |
≤95% (+25℃) |
|
|
大气压力 |
80KPa～106KPa |
|
|
安装方式 |
墙壁、基座、立柱 |
|
外观尺寸：/
典型安装：/
可选配件：/
